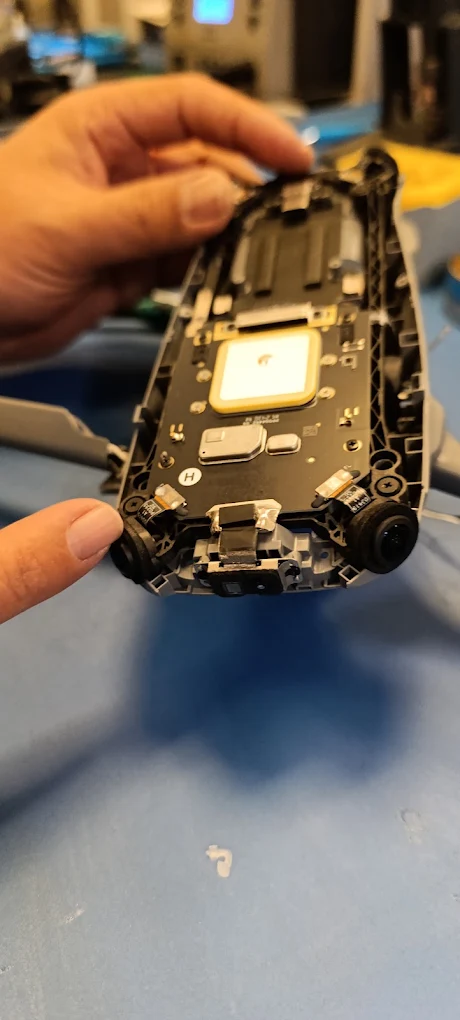

DJI Drone Besleme Hatlarının Analizi
DJI drone elektronik kartlarında farklı modüllere enerji sağlayan güç ve besleme hatlarını kart seviyesinde analiz ediyoruz. Ana güç girişi, voltaj regülatörleri, güç yönetim devreleri, MOSFET'ler, bağlantı noktaları ve ilgili elektronik modüllere ulaşan besleme yolları birlikte incelenerek güç probleminin kaynağı belirlenir.
RAIL / 001
Bir modül çalışmıyorsa sorun doğrudan o modülde olmayabilir.
Drone içerisindeki kamera, gimbal, sensör, haberleşme ve kontrol sistemleri çalışabilmek için elektronik kart üzerinden uygun besleme hatlarına ihtiyaç duyar.
Bir elektronik modülde güç görülmemesi, ilgili modülün kendisinin arızalı olduğu anlamına gelmeyebilir. Güç girişi, regülatör devresi, MOSFET, güç yönetim komponenti veya PCB üzerindeki besleme yolunda oluşan bir problem aynı belirtiyi oluşturabilir.
Bu nedenle besleme hattı analizinde enerjinin kart içerisine girişinden ilgili elektronik sisteme ulaşmasına kadar olan devre bütün olarak değerlendirilir.
Besleme sistemini girişten elektronik modüle kadar inceliyoruz.
Kart üzerindeki enerji akışı tek bir komponentten oluşmaz. Güç girişi, anahtarlama elemanları, regülatörler ve farklı voltaj hatları birlikte değerlendirilerek arıza noktası araştırılır.
Ana Güç Girişi
Bataryadan veya ana güç bağlantısından elektronik karta ulaşan giriş hattı, konektörler ve ilk güç devreleri değerlendirilir.
Voltaj Regülasyon Devreleri
Farklı elektronik sistemlerin ihtiyaç duyduğu besleme seviyelerini oluşturan regülatör ve ilgili devreler incelenir.
Güç IC & MOSFET
Güç yönetimi ve anahtarlama görevinde bulunan elektronik komponentler teknik olarak değerlendirilir.
PCB Besleme Yolları
Kart üzerindeki besleme yollarının devamlılığı, ilgili bağlantıları ve arıza ihtimalleri değerlendirilir.
Modül Besleme Hatları
Kamera, gimbal, sensör ve diğer elektronik modüllere ulaşan güç bağlantıları kontrol edilir.
Besleme hattındaki bir problem farklı elektronik sistemleri etkileyebilir.
Güç hattındaki arızanın konumuna göre cihaz tamamen açılmayabilir, belirli bir modül çalışmayabilir veya elektronik sistem kararsız davranabilir.
Drone Açılmıyor
Ana güç girişi veya kart üzerindeki temel besleme devrelerinde sorun bulunabilir.
Kısa Devre
Besleme hattındaki bir komponent veya bağlı elektronik devre kısa devre oluşturmuş olabilir.
Modüle Güç Gitmiyor
İlgili besleme hattı, regülatör veya bağlantı bölgesi kontrol edilebilir.
Düzensiz Voltaj
Güç yönetimi veya regülatör devresindeki bir problem kararsız besleme oluşturabilir.
Elektronik Isınma
Normal dışı çalışan güç komponentleri veya kısa devre eğilimi termal davranış oluşturabilir.
Tekrarlayan Güç Hatası
Aralıklı bağlantı, komponent veya besleme hattı problemi sistemi düzensiz etkileyebilir.
Besleme hattı analizini dört teknik aşamada ilerletiyoruz.
Güç Girişi Kontrolü
Ana enerji girişi ve kart üzerindeki başlangıç besleme hattı incelenir.
Voltaj Hatları Analizi
Regülatörler, güç komponentleri ve besleme yolları değerlendirilir.
Arıza Noktası Tespiti
Problemli komponent, bağlantı veya güç hattı belirlenir.
Çözüm & Fonksiyon Testi
Teknik müdahale planı oluşturulur ve ilgili sistemlerin çalışması kontrol edilir.
Elektronik sistem güç almıyor mu? Besleme hattındaki gerçek arıza noktasını birlikte belirleyelim.
DJI drone modelinizi ve yaşadığınız güç problemini bizimle paylaşın. Besleme hattı analizi, PCB seviyesinde elektronik teşhis ve teknik servis süreci hakkında KZ Drone'dan bilgi alın.
