COMPONENT / SENSOR / MECHANICAL
DJI Drone Yedek Parçaları & Teknik Bileşenler
Motor sistemlerinden gimbal flex kablolarına, sensörlerden RF bağlantı parçalarına ve kart seviyesi elektronik komponentlere kadar geniş bir teknik parça grubunu cihaz modeli, parça revizyonu ve gerçek arıza ihtiyacına göre değerlendiriyoruz. Parça değişimini tek başına bir çözüm olarak değil, doğru teşhis sürecinin bir parçası olarak ele alıyoruz.
Uyumluluk; drone modeli, seri / üretim revizyonu, soket yapısı ve parça kodu üzerinden doğrulanır.
01Bağlantı, besleme hattı, anakart veya ilişkili modül aynı belirtiyi oluşturabilir.
02Yeni parçanın mekanik, elektriksel ve iletişimsel olarak cihazla sağlıklı çalışması kontrol edilir.
03Yedek parçayı sadece parça olarak görmüyoruz.
DJI drone sistemlerinde aynı hata mesajı farklı nedenlerden kaynaklanabilir. Örneğin bir gimbal hatası flex kablo, motor, sensör, bağlantı soketi veya kart üzerindeki elektronik sürücü devresiyle ilişkili olabilir. Bu nedenle parça seçimi öncesinde arızanın kaynağını doğru belirlemek gerekir.
KZ Drone'da yedek parça değerlendirmesi; fiziksel durum, bağlantı yapısı, model uyumluluğu ve sistem fonksiyonu birlikte düşünülerek yapılır. Aşağıdaki katalog alanında her parça grubu için ayrı teknik bölüm ayırdık.
Her parça için ayrı teknik değerlendirme alanı.
Görseller parça grubunu temsil eder. Gerçek uyumluluk; cihaz modeli, parça kodu, revizyon ve bağlantı yapısına göre doğrulanmalıdır. Özellikle sensör, flex, elektronik kart ve gimbal parçalarında model farkları önemlidir.

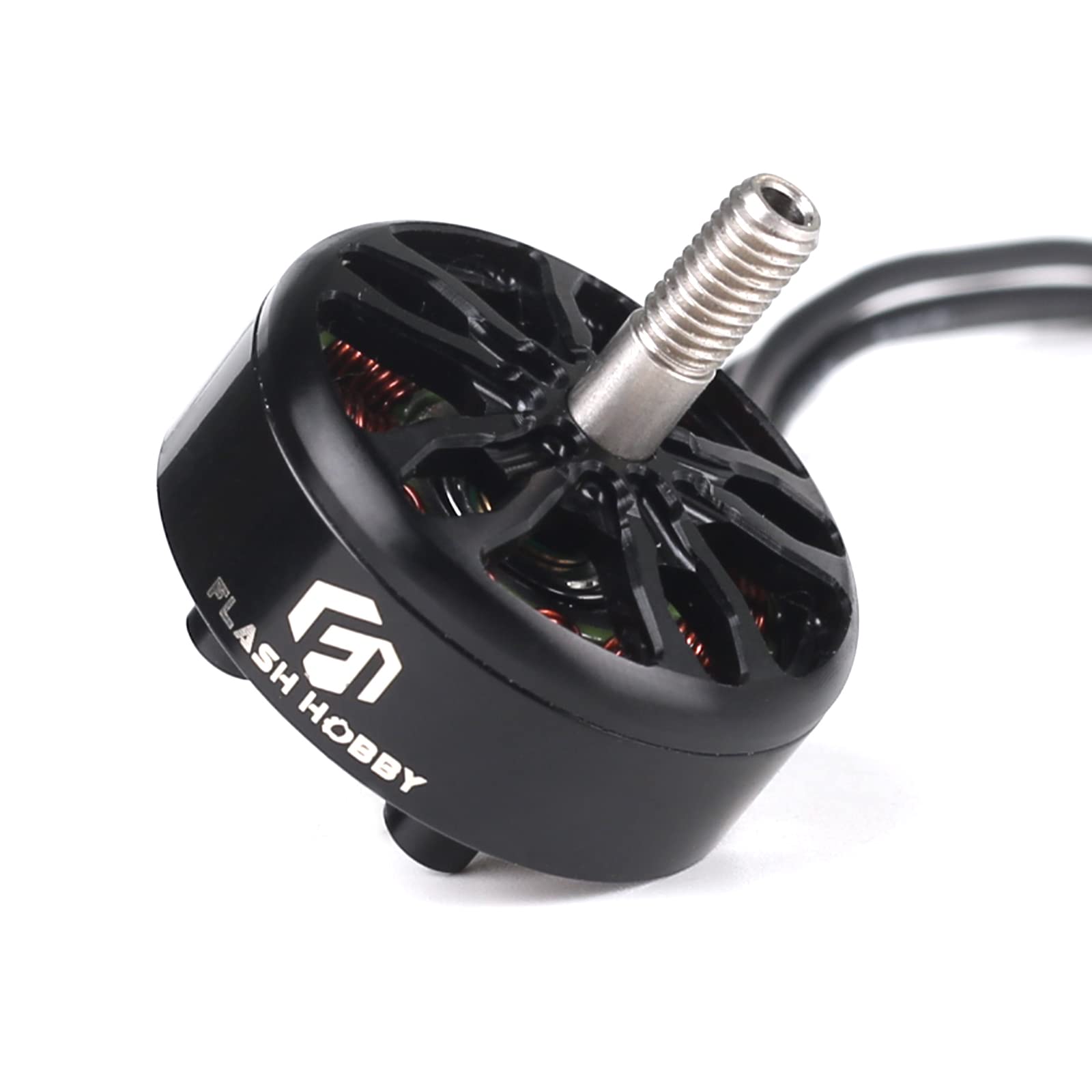

Drone Motoru
Uçuş performansının temel mekanik-elektronik bileşenlerinden biri.
Motor sistemi; rulman, mil, sargı, bağlantı noktaları ve ESC ile olan elektriksel ilişki üzerinden değerlendirilir. Darbe, sıvı teması, düzensiz dönüş, aşırı ses veya motor hatası gibi durumlarda yalnızca motorun kendisi değil, bağlantılı sürücü elektroniği de kontrol edilmelidir.
- Fiziksel gövde ve mil kontrolü
- Dönüş direnci / ses kontrolü
- Soket ve kablo bağlantıları
- ESC ile birlikte sistem değerlendirmesi
Entegre Devreler
Ana kart ve modül seviyesindeki elektronik onarımların kritik bileşenleri.
Güç yönetimi, haberleşme, sensör işleme ve kontrol fonksiyonlarında görev alan entegre devreler; arıza tespiti sonrasında kart mimarisi ve gerçek devre ihtiyacına göre değerlendirilir. Entegre değişimi, doğru teşhis ve uygun ekipman gerektiren kart seviyesi bir işlemdir.
- Devre fonksiyonu doğrulaması
- Besleme hattı ölçümü
- Kısa devre / termal davranış kontrolü
- Pad ve lehim alanı incelemesi

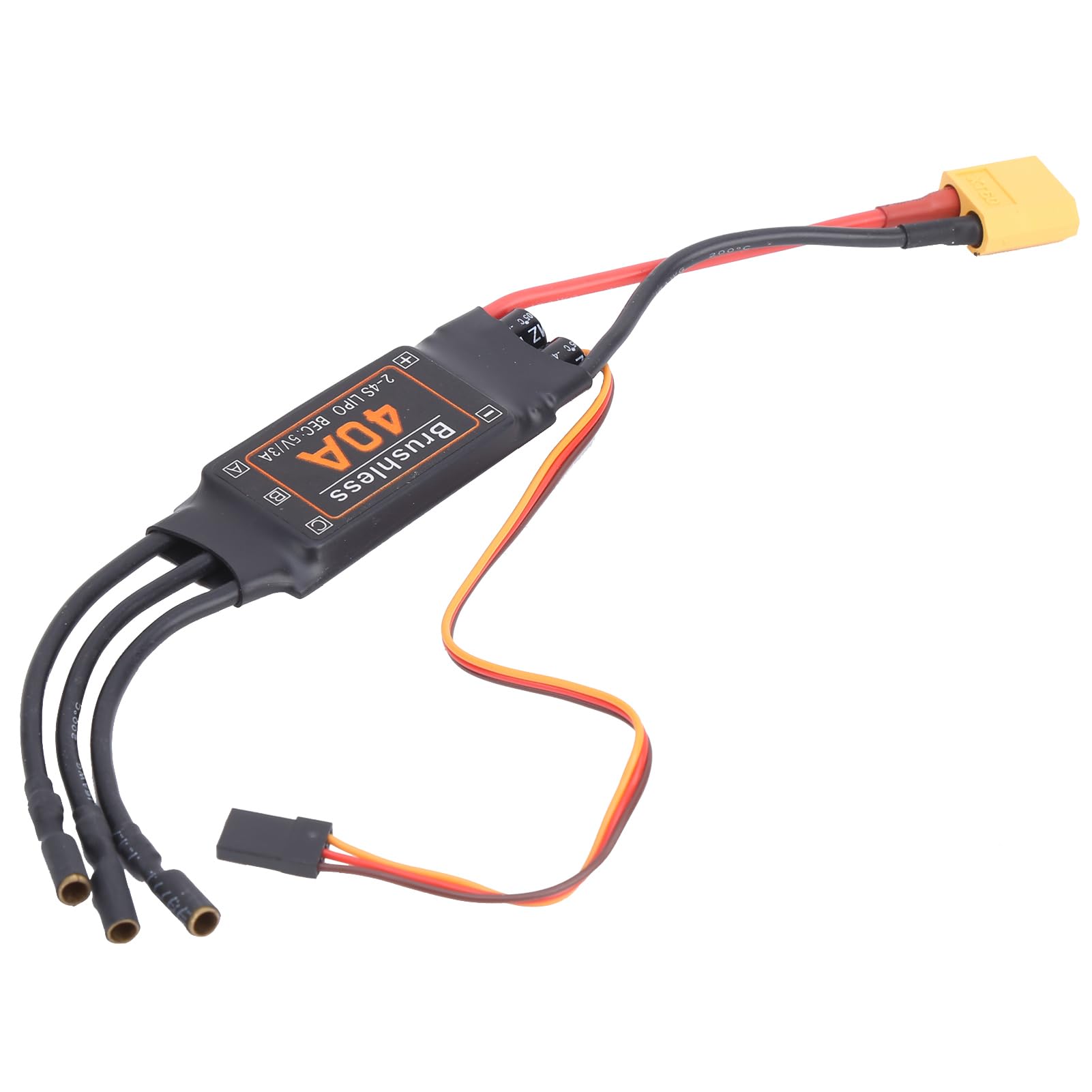

ESC Sistemleri
Motorların hız ve güç kontrolünü yöneten elektronik sürücü sistemi.
ESC arızaları motorun düzensiz çalışması, hiç dönmemesi, sistem uyarıları veya güç sorunlarıyla kendini gösterebilir. Aynı belirti motor, bağlantı veya ana kart kaynaklı da olabileceğinden ESC sistemi tek başına değil; motor, güç hattı ve kontrol sinyalleriyle birlikte incelenir.
- Motor çıkışlarının değerlendirilmesi
- Güç hattı ve sürücü devresi
- MOSFET / sürücü komponentleri
- Kontrol ve haberleşme bağlantıları

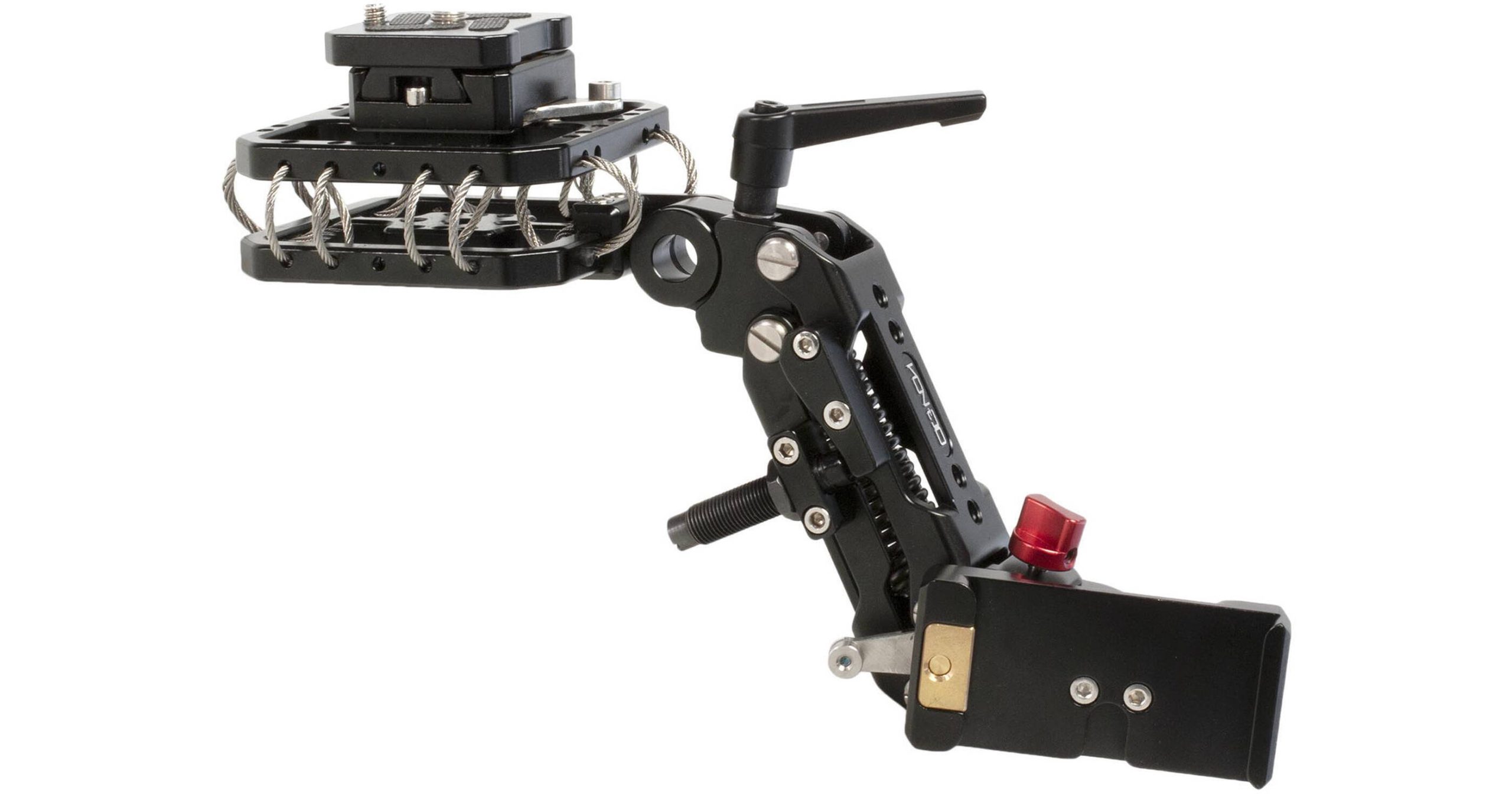

Gimbal Absorber
Gimbal titreşimini gövdeden izole eden mekanik sönümleme bileşeni.
Gimbal absorber parçaları kamera sisteminin titreşimden izole edilmesine yardımcı olur. Darbe, deformasyon veya kopma durumlarında görüntüde titreşim, gimbal davranışında bozulma veya mekanik hizalama problemi görülebilir. Değişim öncesinde gimbal taşıyıcı yapısı ve bağlantı noktaları da kontrol edilir.
- Kauçuk / sönümleyici deformasyonu
- Taşıyıcı plaka bağlantıları
- Gimbal merkezleme durumu
- Darbe kaynaklı ikincil hasar

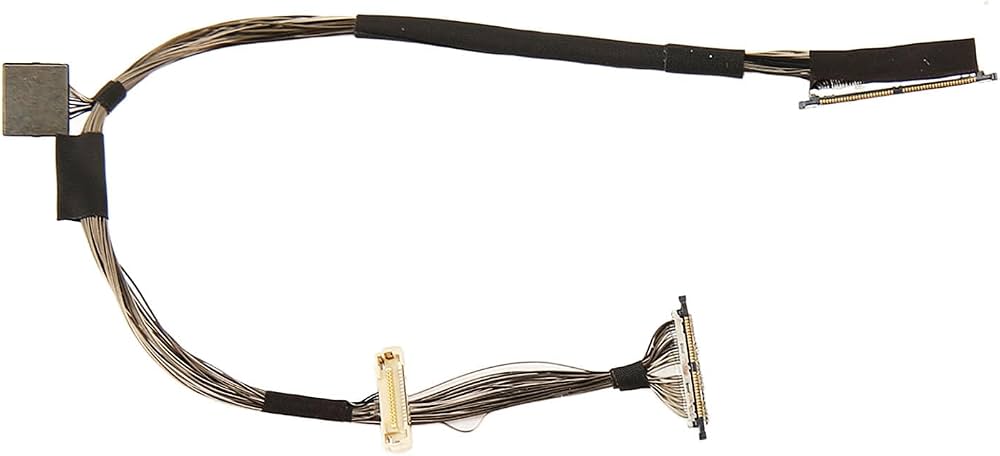

Gimbal Flex Kabloları
Gimbal motorları, sensörler ve kamera elektroniği arasında veri / güç taşıyan esnek bağlantılar.
Flex kablolar hareketli gimbal yapısında sürekli bükülmeye maruz kalır. Yırtılma, kırılma, temas kaybı veya darbe sonucu oluşan hasarlar gimbal hatası, görüntü kaybı, motor kontrol problemi ya da kesintili çalışma oluşturabilir. Uyumlu flex parça seçimi model ve gimbal revizyonuna göre doğrulanmalıdır.
- Flex yüzeyi ve kırılma noktaları
- Konektör temasları
- Gimbal eksen hareketleri
- Kamera / motor iletişim kontrolü

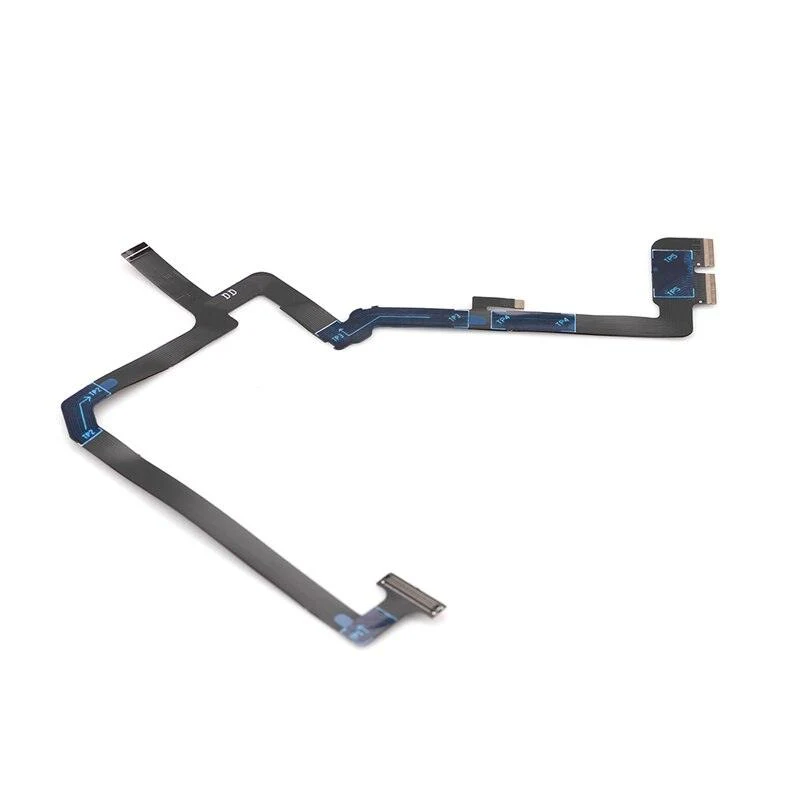

Gimbal Yaw Flex
Yaw eksenindeki hareket ve elektronik iletişim için kullanılan özel flex bağlantısı.
Yaw flex kablosu, gimbalın yatay eksen hareketiyle ilişkili motor ve sensör bağlantılarında görev alabilir. Gimbalın bir eksende takılması, titremesi, kalibrasyon hatası veya başlangıç hareketini tamamlayamaması gibi belirtilerde mekanik yapı ile birlikte bu bağlantı da incelenir.
- Yaw ekseni mekanik hareketi
- Flex katlanma / yırtılma kontrolü
- Soket temasları
- Kalibrasyon sonrası davranış
Güç Yönetim Komponentleri
Drone üzerindeki farklı voltaj hatlarını yöneten ve düzenleyen elektronik bileşenler.
Regülatörler, MOSFET'ler, sürücü elemanları ve diğer güç yönetim komponentleri; açılmama, düzensiz çalışma, aşırı akım veya belirli modüllerin devreye girmemesi gibi sorunlarda incelenebilir. Arızalı komponentin belirlenmesi için güç hattı ölçümleri ve devre analizi gerekir.
- Ana besleme hatları
- Regülatör çıkışları
- MOSFET / sürücü kontrolü
- Kısa devre ve akım davranışı

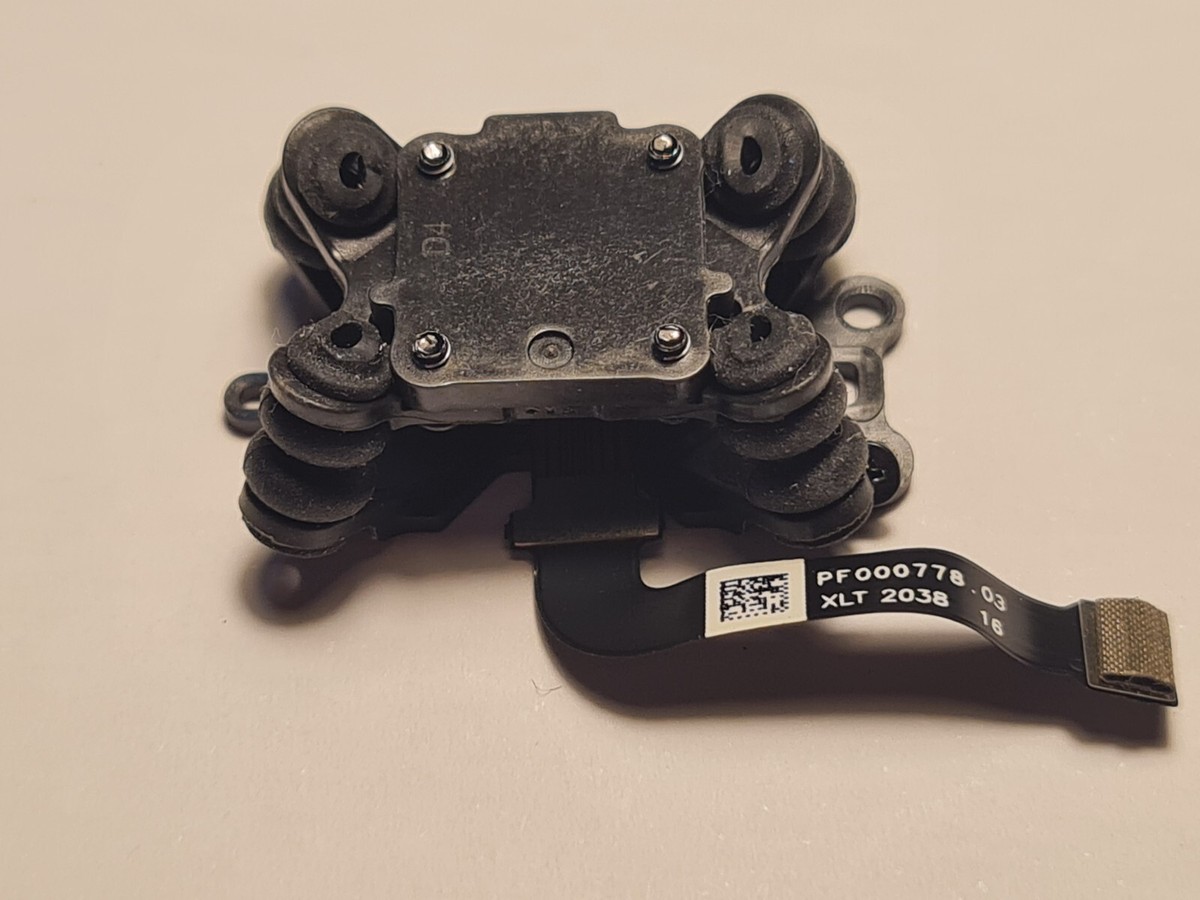

IMU Flex
IMU modülü ile ana elektronik sistem arasındaki esnek veri ve güç bağlantısı.
IMU uyarıları her zaman doğrudan sensör arızası anlamına gelmez. Flex kablo, soket, güç beslemesi veya veri iletişimindeki problem de benzer hata belirtileri oluşturabilir. IMU flex değerlendirmesi, sensör modülü ve bağlantılı elektronik sistemle birlikte yapılır.
- Flex ve soket durumu
- IMU modül bağlantısı
- Besleme / veri hatları
- Sistem uyarısı sonrası fonksiyon kontrolü

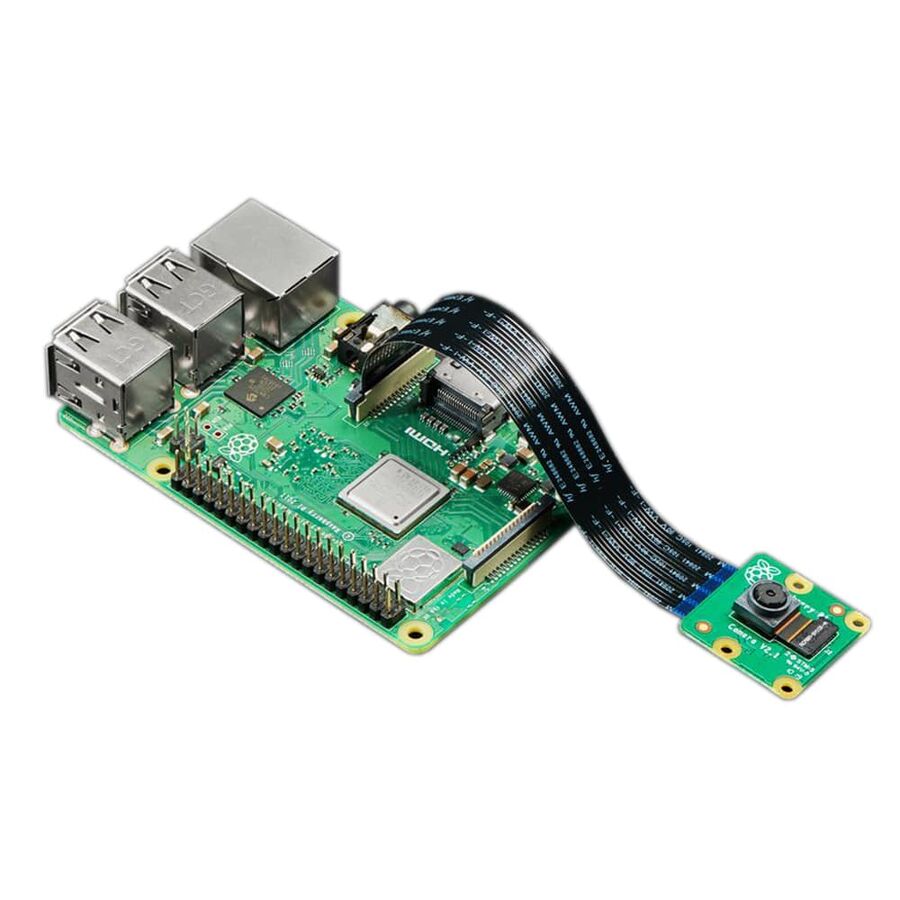

Kamera Flex Kabloları
Kamera modülü ile gimbal / ana kart arasında görüntü, kontrol ve güç bağlantısı sağlayan flex kablolar.
Kamera görüntüsünün gelmemesi, görüntünün kesilmesi, kamera modülünün algılanmaması veya gimbal hareketi sırasında bağlantının kopması gibi sorunlarda kamera flex kabloları kontrol edilir. Kablo güzergâhı ve katlanma geometrisi yanlış olduğunda yeni parçada da erken hasar oluşabilir.
- Flex yüzey ve iletken yolları
- Konektör kilitleri
- Kablo güzergâhı
- Kamera görüntü / iletişim testi

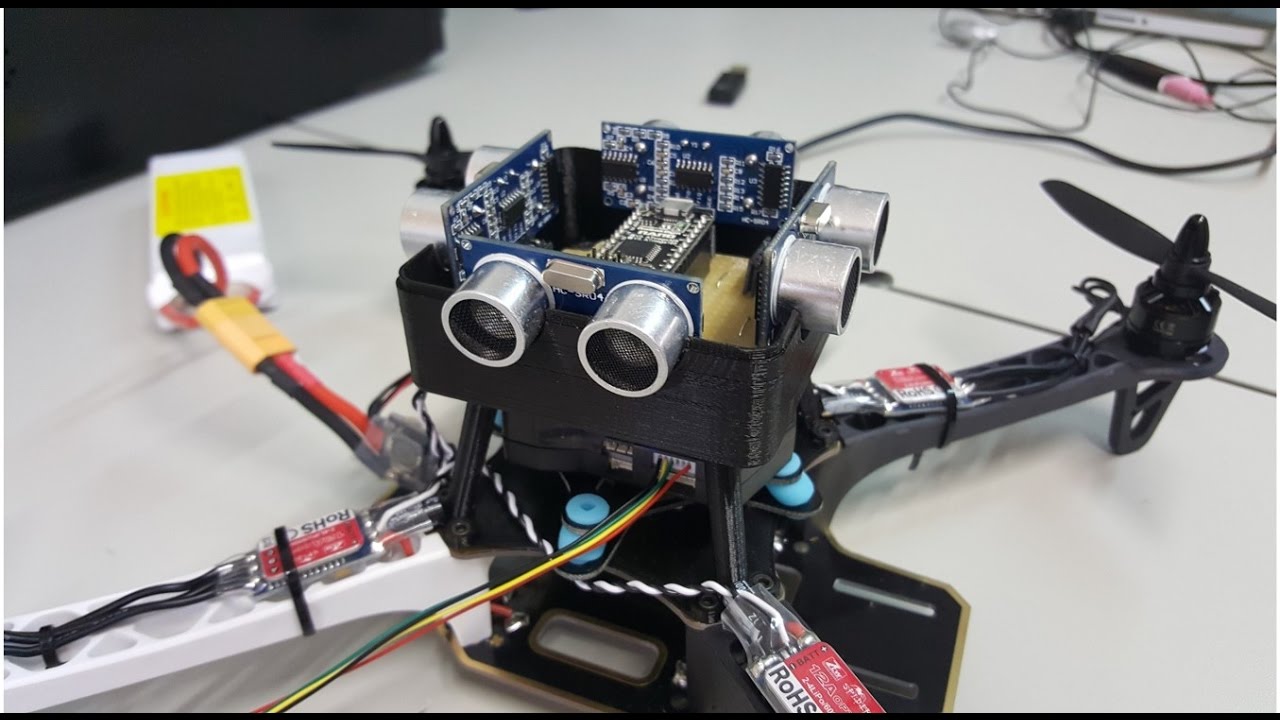

Obstacle Avoidance Sensörleri
Uygun DJI modellerinde çevresel algılama ve engel tespit sistemlerinde görev alan görüş sensörleri.
Ön, arka, yan, üst veya alt yönlerde kullanılan sensör yapısı modele göre değişir. Sensör uyarılarında yalnızca kamera / sensör modülü değil; bağlantılar, flex kablolar, kalibrasyon ihtiyacı ve ilgili elektronik haberleşme sistemi birlikte değerlendirilmelidir.
- Sensör yüzeyi ve fiziksel hasar
- Modül bağlantıları
- Flex / soket kontrolü
- Uygun modellerde sistem kalibrasyonu

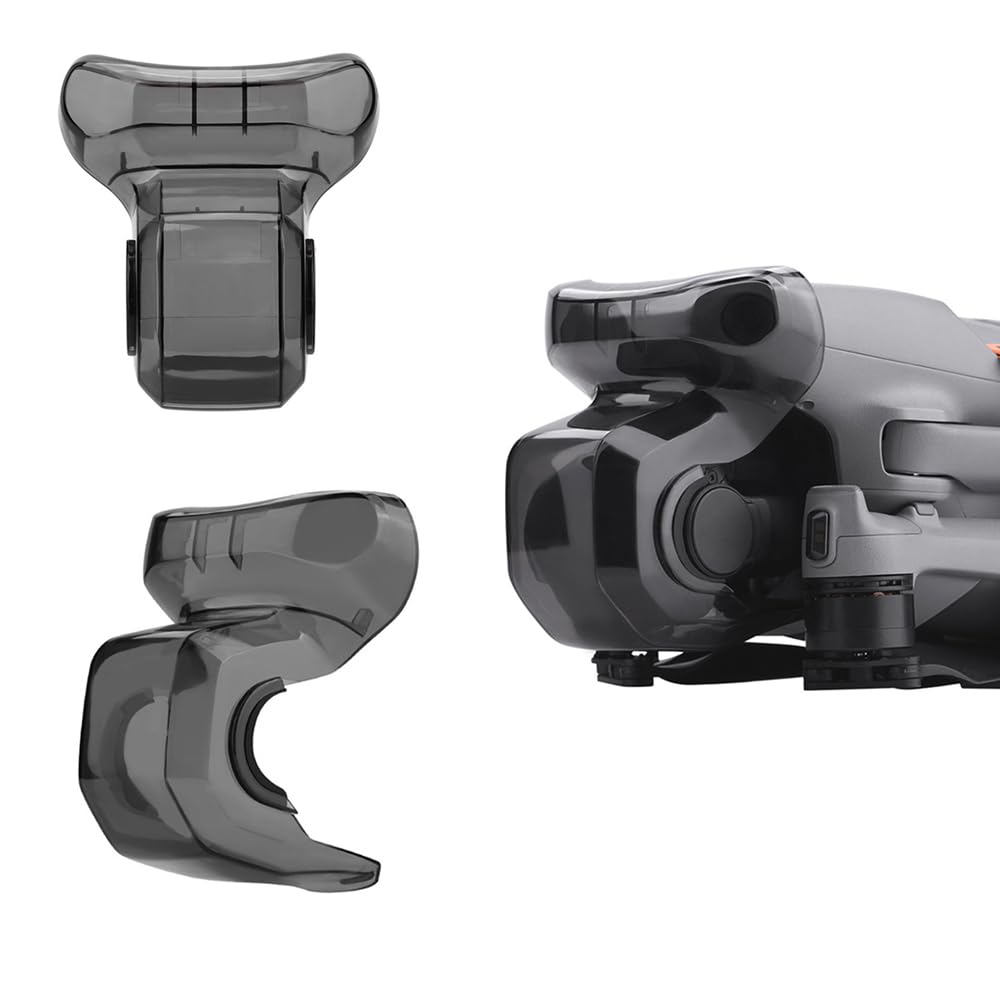

Ön Kapak
Drone gövdesinin ön bölümünü oluşturan ve modeline göre sensör / kamera çevresini koruyan mekanik parça.
Ön kapak değişiminde yalnızca kozmetik görünüm değil; sensör açıklıkları, bağlantı noktaları, gövde toleransları ve iç komponentlere temas durumu da önemlidir. Darbe sonrası kapak hasarı, iç şasi veya sensör taşıyıcılarında ikincil deformasyonla birlikte görülebilir.
- Kırık / çatlak noktaları
- Vida ve tırnak yuvaları
- Sensör açıklıkları
- İç şasi ile hizalama

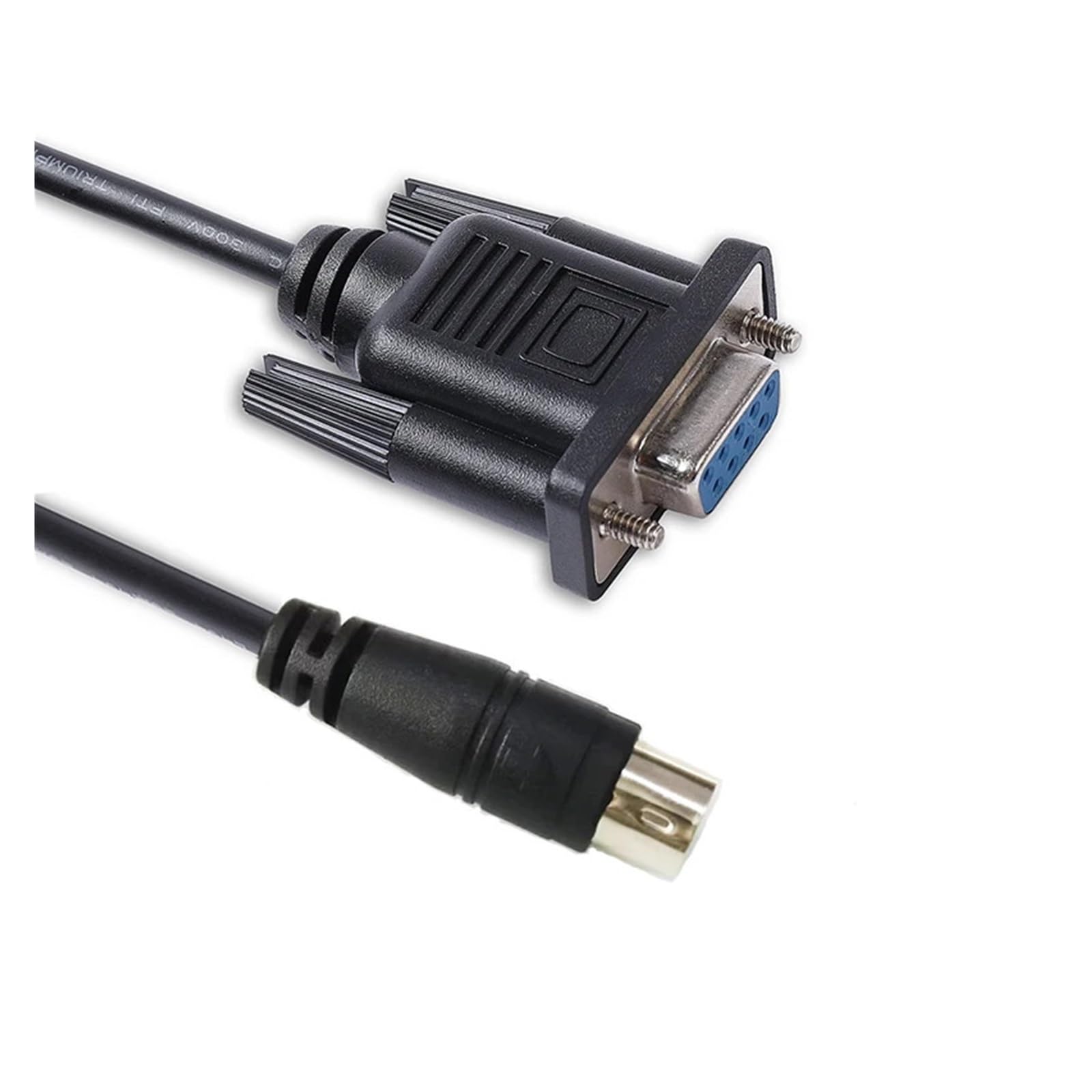

PTZ Kabloları
Pan / tilt / zoom veya ilgili gimbal-kamera hareket sistemlerinde kullanılan özel bağlantı kabloları.
PTZ kablolarında temas kaybı veya fiziksel hasar; gimbal hareketi, kamera kontrolü ya da veri iletişiminde kesintiye neden olabilir. Kablo değişimi, ilgili gimbal ve kamera mekanizmasının model mimarisine uygun şekilde yapılmalıdır.
- Kablo yüzeyi ve kırılma
- Soket bağlantıları
- Hareketli eksen toleransı
- Kamera / gimbal fonksiyon testi
RF Bağlantı Parçaları
Anten, koaksiyel hat ve RF modülleri arasındaki yüksek frekans bağlantı elemanları.
Video aktarım veya kumanda bağlantı sorunlarında RF bağlantı parçaları, anten kabloları ve konektörler önemli olabilir. Ezilmiş koaksiyel kablo, gevşek mikro konektör veya darbe görmüş anten bölgesi; menzil ve bağlantı kararlılığını etkileyebilir.
- Koaksiyel kablo durumu
- Mikro RF konektörleri
- Anten bağlantıları
- Aktarım / bağlantı fonksiyon kontrolü
Sensör Seti
Modeline göre birden fazla görüş veya konumlandırma sensörünü birlikte içeren modül grubu.
Sensör setleri bazı modellerde eşlenmiş veya aynı taşıyıcı üzerinde çalışan modüllerden oluşabilir. Değişim öncesinde hangi sensörün arızalı olduğu, bağlantıların durumu ve sistemin kalibrasyon ihtiyacı değerlendirilir. Parça yapısı modele göre farklılık gösterir.
- Sensör modülü fiziksel kontrolü
- Taşıyıcı / bağlantı yapısı
- Kablo ve soketler
- Uygun modellerde kalibrasyon kontrolü
SMD Elektronik Komponentler
Kart seviyesinde güç, filtreleme, anahtarlama ve sinyal işleme fonksiyonlarında kullanılan mikro bileşenler.
Direnç, kondansatör, diyot, MOSFET, bobin ve benzeri SMD komponentler; devre analizi sonucunda arızalı olduğu doğrulandığında değiştirilebilir. Parça değeri, package tipi ve devredeki görev doğru eşleştirilmeden yapılan değişim sağlıklı sonuç vermez.
- Komponent değeri / package doğrulama
- Lehim ve pad kontrolü
- Çevre devre ölçümü
- Onarım sonrası hat doğrulaması

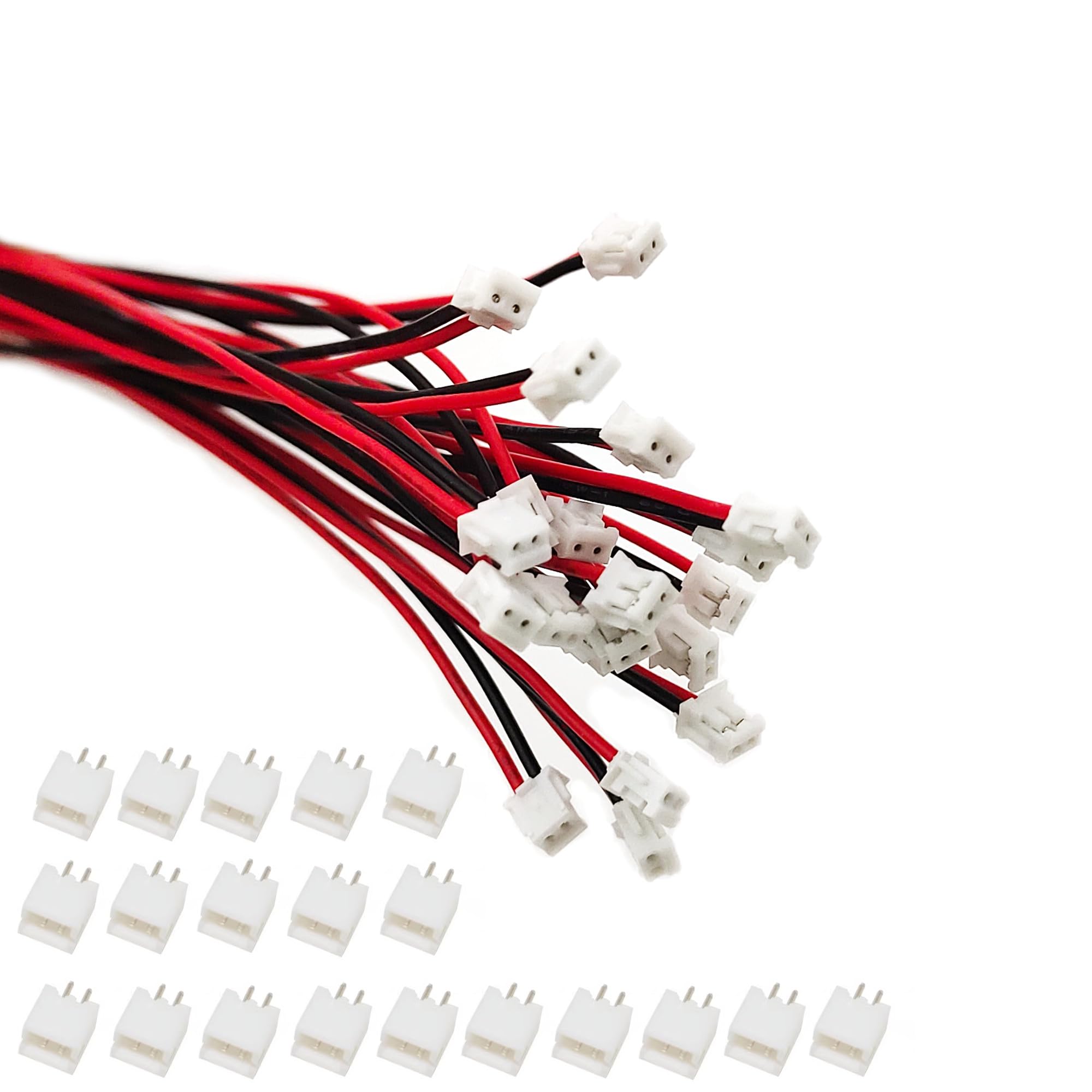

Soket ve Konnektörler
Modüller arasındaki güç, veri ve kontrol bağlantılarını sağlayan mekanik-elektronik arayüzler.
Kırık kilit, oksitlenme, pin deformasyonu veya PCB'den kopma gibi hasarlar; aralıklı çalışma ve modül iletişim sorunlarına yol açabilir. Soket onarımı veya değişimi sırasında pad ve PCB yollarının durumu da kontrol edilir.
- Pin / kontak kontrolü
- Kilit mekanizması
- PCB pad ve lehim alanı
- Bağlantı sonrası devamlılık testi

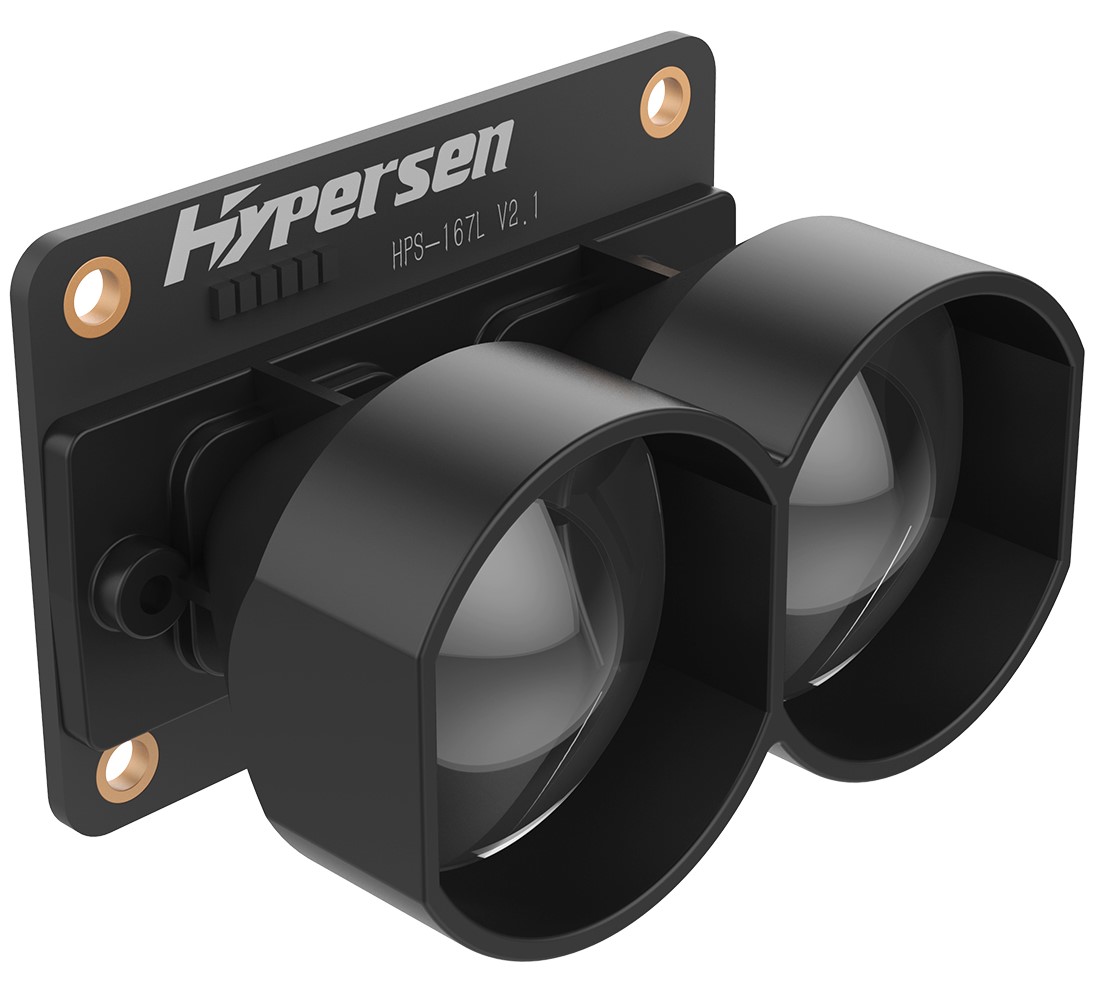

TOF Sensörü
Uygun modellerde mesafe ölçümü ve yüzey algılamaya destek veren Time-of-Flight sensörü.
TOF sensörü uyarılarında sensör modülüyle birlikte bağlantılar, flex / soket yapısı, yüzey temizliği ve ilgili elektronik iletişim tarafı incelenir. Her DJI modelinde aynı TOF mimarisi bulunmadığından uyumluluk model bazında doğrulanmalıdır.
- Sensör yüzeyi
- Modül bağlantısı
- Besleme / veri hattı
- Model uyumluluğu ve fonksiyon kontrolü

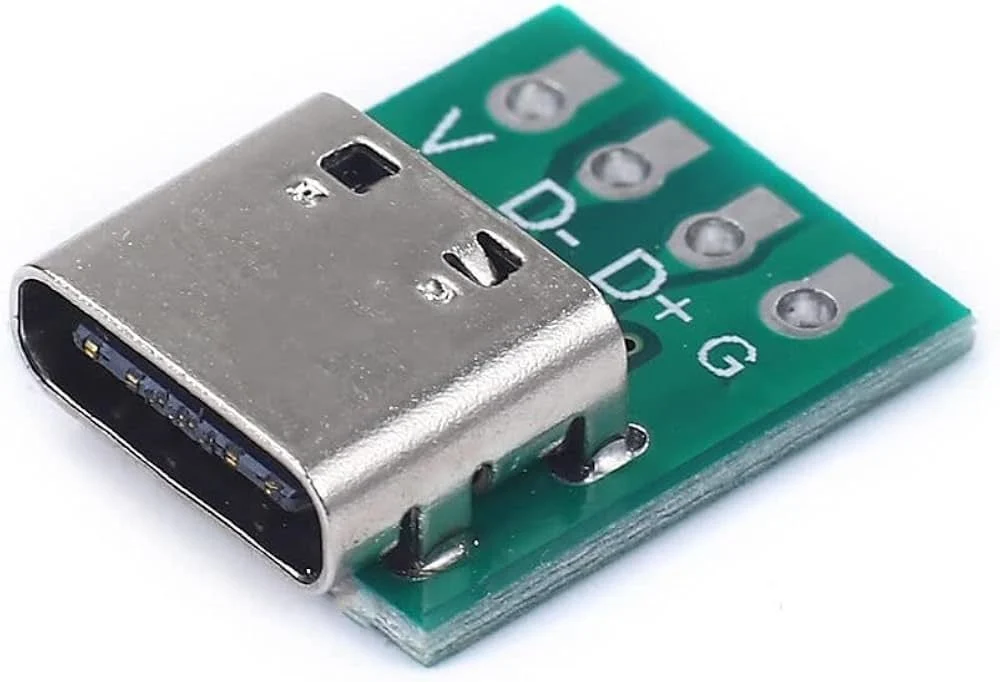

USB Type-C Bağlantı Kartları
Şarj, veri aktarımı veya servis bağlantısında görev alan Type-C portlu ara kartlar.
USB Type-C portunda fiziksel kırılma, sıvı teması, temas kaybı veya kart üzerindeki güç / veri devrelerinde arıza görülebilir. Bağlantı kartı değişimi öncesinde portun kendisi, ara kart, flex bağlantısı ve ana kart tarafındaki ilgili hatlar birlikte değerlendirilir.
- Type-C port fiziksel kontrolü
- Ara kart ve flex bağlantısı
- Güç / veri hatları
- Şarj ve bağlantı fonksiyon testi
Doğru parçadan önce doğru eşleştirme.
Yedek parça seçiminde yalnızca ürün adı yeterli değildir. Aynı model ailesinde üretim revizyonları, soket tipleri, kamera / gimbal varyasyonları veya kart versiyonları değişebilir. Teknik servis sürecinde bu farklar dikkate alınır.
Model & Seri Doğrulaması
Drone modelinin tam adı, varsa alt varyantı ve cihaz üzerindeki ilgili modül yapısı belirlenir.
Parça Revizyonu
Flex yönü, soket tipi, PCB revizyonu veya mekanik bağlantı noktaları karşılaştırılır.
Arıza Kaynağı
Parça değişimi öncesinde hatanın gerçekten ilgili bileşenden kaynaklanıp kaynaklanmadığı değerlendirilir.
İşlem Sonrası Kontrol
Değişim sonrası bağlantı, mekanik hareket, güç, veri iletişimi ve ilgili fonksiyonlar yeniden kontrol edilir.
Parça talebinden teknik doğrulamaya.
Drone modeli, yaşanan arıza ve mümkünse hasarlı parçanın görseli alınır.
Parça grubu, bağlantı tipi ve model / revizyon uyumluluğu değerlendirilir.
Arızanın gerçekten ilgili parça veya bağlantılı sistemden kaynaklanıp kaynaklanmadığı incelenir.
Teknik olarak uygun parça ve uygulanacak mekanik / elektronik işlem belirlenir.
İşlem sonrası ilgili sistem ve bağlantılı fonksiyonlar yeniden değerlendirilir.
Aradığınız DJI yedek parçasını model ve arızayla birlikte değerlendirelim.
Drone modelinizi, ihtiyaç duyduğunuz parçayı veya yaşadığınız arıza belirtisini WhatsApp üzerinden paylaşın. Mümkünse mevcut parçanın ve cihaz üzerindeki bağlantı alanının görselini de gönderin. Uyumlu parça ve teknik servis süreci hakkında KZ Drone'dan bilgi alın.
Yedek Parça İçin Bilgi Al →
